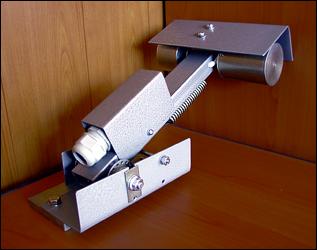

  ГБ Датчик глубины бурения
Предназначен для преобразования перемещения троса, соединенного с буровым ставом, в последовательность электрических сигналов, содержащих информацию о величине и направлении этого перемещения и пригодных для последующей обработки в блоке индикации параметров (БИП), установленном на пульте управления оператора бурового станка.

В основу технической реализации датчика глубины бурения положено изобретение, защищенное патентом РФ.
Датчик содержит следующие основные функциональные блоки:
  • механический преобразователь поступательного перемещения троса во вращательное движение вала датчика угла;
  • фотоимпульсный датчик угла ENA1J-B28-L00100.
Технические данные датчика глубины бурения

Наименование параметра
Значение
Степень защиты датчика
IР43
Точность, м, не менее
0,1
Дискретность отсчета, м
0,1
Коэффициент передачи преобразования поступательного движения во вращательное, м/об
0,4
Интервал рабочих температур, °С
-40...+50
Габаритные размеры, мм
высота
длина
ширина

244
321
200
Масса, кг, не более
8

Технические данные фотоимпульсного датчика угла ENA1J-B28-L00100

Наименование параметра
Значение
Количество импульсов на оборот
100
Напряжение питания, В
5±5%
Ток потребления, мА, не более
27
Число импульсов на один оборот
100
Максимальная скорость вращения, об/мин
3000
Рабочая температура, °С
-40…+85
Допустимая нагрузка на вал (осевая и радиальная), Н
10
Вибрационные ускорения в диапазоне частот, м/сек 2
<50
Ударные ускорения, м/сек 2
<500
Долговечность при скорости вращения 3000 об/мин, об.
200·106
Масса, кг, не более
0,011
Другие значения параметров - по согласованию с заказчиком.
