  ПЭВХЛ Агрегат преобразовательный электроприводов вращателя

Агрегат преобразовательный электроприводов вращателя, хода и лебедки бурового станка ПЭВХЛ-300/460, 63/380-У2
является комплектным изделием и обеспечивает следующие функции:

  • Регулирование скорости привода вращателя путем изменения напряжения на якоре двигателя вращателя
  • Стабилизацию тока возбуждения двигателя вращателя
  • Реверсирование привода вращателя путем изменения направления тока возбуждения двигателя вращателя
  • «Мягкий пуск», реверсирование асинхронных двигателей приводов хода и лебедки. Плавность пуска (2 секунды) обеспечивает выбор зазоров в механической части привода и снижает пусковой ток до 2х-3хкратного. В целом, существенно увеличивает ресурс двигателя, редуктора, и т.д.
  • Управление электрогидравлическими толкателями тормозов приводов хода и лебедки.
  • Тройная обработка поверхности, фосфатирование, электрофорезная грунтовка и текстурная окраска с напылением - обеспечивают наилучшую антикоррозийную защиту поверхности шкафа, устойчивую к минеральным маслам, смазкам, машинным эмульсиям и растворителям.
  • Пористый уплотнитель исключает попадание пыли внутрь шкафа.
  • Совершенные схемотехнические решения, грамотный выбор самых лучших комплектующих и глубокая конструкторская проработка - являются гарантиями надежности функционирования агрегата в специфических условиях эксплуатации.

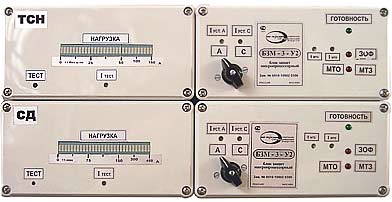

Блок управления

:: Без многочисленных разъемов в виде законченного блока с диагностикой, герметичного исполнения
:: Оригинальная запатентованная аналогоцифровая система управления не требует наладки в процессе эксплуатации.
:: В случае необходимости достаточно заменить блок управления на запасной

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Агрегат содержит следующие основные части:
  • тиристорный преобразователь привода вращателя;
  • тиристорный преобразователь приводов хода и лебедки.

Общие технические данные агрегата
Габаритные размеры, мм
- высота 1700
- ширина 600
- глубина 465 Масса, кг, не более 120

Технические данные преобразователей привода вращателя

Преобразователь якоря двигателя привода вращателя

Номинальное напряжение питания, В
380±10%
Номинальное выходное напряжение выпрямителя, В
460
Диапазон регулирования выходного напряжения, В
0-460
Номинальный выходной ток, А
300
Ток отсечки I o , A
220
Стопорный ток I c , А
250
Жесткость статической характеристики при I < Iотс, %, не более
10
Схема тиристорного преобразователя
Трехфазная, мостовая, симметричная
Охлаждение
Воздушное, естественное

Преобразователь возбуждения двигателя привода вращателя

Номинальное напряжение питания, В
220±10%
Номинальное выходное напряжение, В
180
Диапазон регулирования выходного напряжения, В
±180
Номинальный выходной ток, А
12
Диапазон регулирования выходного тока, А
10,5-12,5
Погрешность регулирования тока, %, не более
2
Схема тиристорного преобразователя
Однофазная, мостовая, симметричная, реверсивная
Охлаждение
Воздушное, естественное

Технические данные преобразователя приводов хода и лебедки

Номинальное напряжение питания, В
380±10%
Номинальный выходной ток, А
63
Продолжительность плавного пуска, с, не более
2
Схема тиристорного преобразователя
трехфазный, реверсивный
Охлаждение
Воздушное, естественное
Другие значения параметров - по согласованию с заказчиком.
