  Ячейка высоковольтного ввода (ЯВВ)

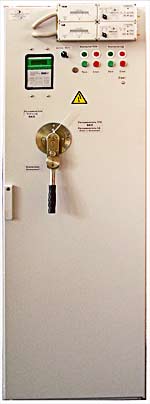

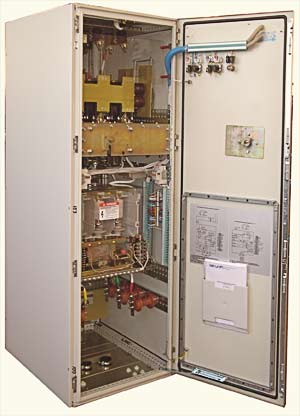

Ячейка высоковольтного ввода ЯВВ3-6-250-УХЛ2.
Внутриэкскаваторное КРУ-6кВ - новый уровень комфорта на экскаваторе - всегда тепло, всегда светло!
Современная замена 2КВЭ-6 и КРУЭ.

Два разъединителя:

для питания ТСН
для цепи “контактор - сетевой двигатель”

Отличительные особенности ячейки:

  • взаимная блокировка разъединителей
  • фиксированное положение “включено - отключено”
  • в комплексе с заземляющими ножами
  • не требуется регулировка в эксплуатации
  • отсек контактора недоступен, пока не отключен его разъеденитель
  • индикация состояния вакуумного контактора
  • местное и дистанционное управление контактором
  • одностороннее обслуживание
  • габарит 600х800х1800
  • коммутационный ресурс контактора 750 000 циклов - в 10 раз больше, чем у вакуумных выключателей



  • отсутствие перенапряжений
  • герметичный корпус - IP55. Антикоррозийное покрытие.
  • индикация наличия высокого напряжения на вводных шинах
  • вибростойкое исполнение
  • все металлические элементы выполнены из легированной стали и имеют антикоррозийное покрытие
  • комплект надежных максимально токовых защит (МТЗ с выдержкой времени и МТО)
  • защита от обрыва фазы
  • индикация сработавшего вида защиты с памятью
  • тест- контроль исправности защит
  • высокая безопасность при обслуживании
  • отвечает всем нормативам РД 05-334-99, утвержденным Госгортехнадзором России
    решения, проверенные эксплуатацией

Основные технические параметры ЯВВ3-6-250-УХЛ2

Наименование параметра
Значение
Номинальное напряжение, кВ
6
Номинальный ток главных цепкй, А
250
Основная встраиваемая аппаратура
2 высоковольтных разъеденителя,
2 вакуумных контактора,
заземляющие ножи
Номинальный ток контактора, А
400
Ток термической стойкости (3с), кА
4*
Уровень изоляции по ГОСТ 1516.1 – 76
облегченная
Исполнение ввода и выводов
кабельные или в/высоковольтным проводом
Степень защиты по ГОСТ 14254 - 80
IP55
Условия обслуживания
одностороннее с фасадной стороны
Вид управления
местное ручное (разъединителями), местное и дистанционное (контакторами)

* )Параметры определяются типом встроенного контактора.

Другие значения параметров - по согласованию с заказчиком.
