  КРП Комплектный распределительный пункт



Комплектный распределительный пункт типа КРП 3-6/300 (630) УХЛ1 предназначен для приема и распределения электроэнергии трехфазного тока напряжением 6 кВ частоты 50 Гц в системах электроснабжения карьеров, подключения и защиты электрооборудования экскаваторов и других технологических машин открытых горных работ.

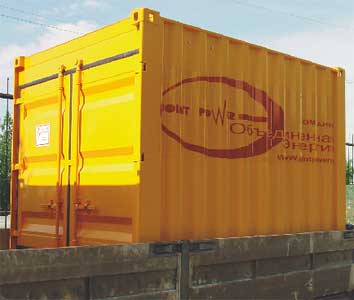

Распредпункт КРП представляет собой металлическую оболочку (контейнер) со встроенными в нее вводной и выводными (3 шт.) ячейками. Контейнер имеет освещенный коридор обслуживания и может быть укомплектован приборами обогрева. Для перемещения по территории карьера распредпункт устанавливается на транспортные сани (полозья).





Вводная ячейка укомплектована выключателем нагрузки, обеспечивающим отключение всего КРП. Выводные ячейки оснащены выключателями нагрузки и вакуумными выключателями, по электрической схеме и защитам аналогичны приключательным пунктам ЯВП 6/300(630).

Характерные особенности:

Возможность питания от одного КРП группы электропотребителей, упрощение и повышение надежности электроснабжения

Высокая унификация конструкции и схем с приключательными пунктами ЯВП, реализация их преимуществ (надежность, безопасность, компактность, микропроцессорные защиты и т.д.)

В целом комплектный распределительный пункт КРП 3-6/300(630) это высокий технический уровень, самая современная комплектующая аппаратура, эффективное и экономичное построение системы электроснабжения горных работ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение, кВ
6
Номинальный ток выводных ячеек, А
300(630)
Ток термической стойкости (3с), кА
12,5
Ток электродинамической стойкости (амплитудное значение), кА
20
Номинальная мощность ТСН, кВА
2 x 1,25

Число ячеек в КРП, шт.
в т.ч. вводная
- отходящих линий

4
1
3

другое по заказу
Номинальный ток вакуумных выключателей, А
800
Механический и коммутационный (при Iном) ресурс выключателей, циклов ВО

50000
Внутренний монтаж КРП
высоковольтным проводом
Условия обслуживания ячеек
одностороннее
Исполнение:
ввода
Выводов

кабельное или воздушное кабельное со штепсельными разъемами или без них

Климатическое исполнение по ГОСТ 15150-69, ГОСТ 15543-89
УХЛ 1 (-50оС…+40оС)
Степень защиты по ГОСТ 14254-96
IP55
Габаритные размеры, мм - ширина, глубина, высота
2438 x 2940 x 2590
Масса, кг, не более
3500



Распредпункт оснащен необходимым комплектом защит, блокировок и отвечает требованиям РД 05-334-99, РД 06-572-03 Госгортехнадзора России.

Другие значения параметров - по согласованию с заказчиком.
