АСКТ Система контроля и индикации

АСКТ Система контроля и индикации температуры обмоток и подшипников электрических машин экскаваторов

Предназначена для оперативного слежения за фактическим тепловым состоянием подшипников и обмоток двигателей и генераторов экскаватора типа ЭКГ-10.

Система обеспечивает:

контроль температуры подшипников качения и обмоток девяти основных электрических машин экскаватора;
передачу данных по двухпроводным линиям на модуль индикации;
сравнение фактических и допустимых значений контролируемых температур узлов электромашин и формирование соответствующих световых сигналов;
контроль исправности элементов и узлов системы.

В качестве первичных датчиков в системе используются медные термопреобразователи сопротивления типа ТCМ-50.
Для индикации теплового состояния отдельных узлов электромашин в системе используются трехцветные светодиоды.
Система содержит следующие функциональные блоки:

модули первичных преобразователей, размещаемые вблизи отдельных контролируемых электромашин;
модуль индикации, размещаемый в кабине машиниста экскаватора.

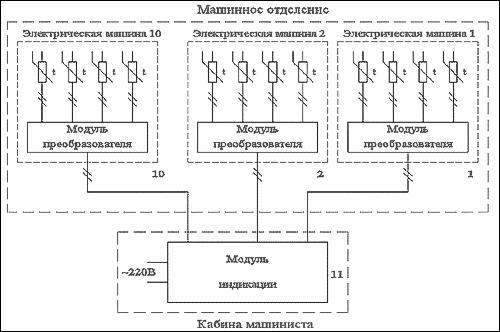

Функциональная схема системы

Модуль первичного преобразователя предназначен для контроля температуры по четырем каналам - получение информации от четырех датчиков температуры, ее преобразования в последовательный код и отправления в модуль индикации.

Внешний вид модуля индикации

Модуль индикации предназначен для приема и преобразования информации, поступающей от десяти модулей преобразователя, сравнение измеренного значения температуры с пороговым уровнем и управления индикаторными светодиодами.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Наименование параметра	Значение
Количество каналов измерения	40
Тип первичных датчиков температуры	ТСМ-50М
Диапазон температурных настроек модуля первичного преобразователя, °С	+100 - +130
Погрешность измерения, °С, не более	±2,5
Период измерения, с	0,5
Форма представления информации о достижении температурой заданного значения	светодиодная сигнализация
Напряжение питания, В	~220
Габаритные размеры модуля преобразователя, мм	98x64x37
Масса модуля преобразователя, кг, не более	0,2
Габаритные размеры модуля индикации, мм	430,5x132,5x130
Масса модуля индикации, кг, не более	1,5
Степень защиты	IР54
Допустимое расстояние между модулем преобразователя и модулем индикации, м, не более:	50

Другие значения параметров - по согласованию с заказчиком.
