  КП Контейнерная подстанция

Контейнерная трансформаторная подстанция КРП-6/300-Т УХЛ 1 является комплектным распределительным пунктом, предназначенным для приема, трансформации и распределения электроэнергии напряжением 6 и 0,4 кВ, одновременного подключения и защиты высоковольтных и низковольтных потребителей (экскаваторов, насосных установок, буровых станков и т. п.) в системах электроснабжения открытых горных работ, а также может быть использована в других отраслях промышленности.

Представляет собой металлическую оболочку (стандартный контейнер) с кабельным или воздушным вводом и выводом 6 кВ, кабельными выводами 0,4 кВ, содержащую следующее встроенное электрооборудование:

  • высоковольтную ячейку на напряжение 6 кВ типа ЯВП-6/300- приключательный пункт (ТУ 3414-015-11392262-2003) с вакуумным выключателем и соответствующими защитами
  • высоковольтную ячейку типа ЯВВ2-6-200 (ТУ 3414-001-11392262-98) с выключателем нагрузки и предохранителями для питания и защиты силового трансформатора
  • сухой силовой трансформатор мощностью 250…630 (1000) кВА, 6/0,4 кВ (ТСЗПП, ТСЗЛ)
  • распредустройство низкого напряжения РУ НН-0,4 кВ с автоматическими выключателями и соответствующими эащитами

Характерные особенности КРП -6/300-Т

  • компактность, мобильность, универсальность, возможность питания потребителей напряжением 6(10) и 0,4 кВ
  • сухой силовой трансформатор с кремнийорганической или литой изоляцией
  • рациональная компоновка и прогрессивная комплектующая аппаратура
  • многофункциональный микропроцессорный блок защиты БЗМ-4 для отходящей линии 6 кВ, включая контроль целостности заземляющей жилы кабеля
  • абсолютная защита человека в сетях 0,4 кВ благодаря применению аппарата защиты от токов утечки «АРГУС».

В зависимости от конкретного назначения и требований Заказчика электрическая схема КРП, набор встраиваемого электрооборудования, коммутационной и защитной аппаратуры могут варьироваться

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра
Значение
Номинальное напряжение, кВ
6 (10 кВ - по заказу)
Номинальный ток сборных шин, А
300
Номинальная мощность силового трансформатора, кВА
250...630 (1000)
Исполнение трансформатора
Сухой
Схема и группа соединения
Y/Yн-0
Номинальное вторичное напряжение, кВ
0,4
Число в/в ячеек в КРП (РУ-6)
2
в т. ч. отходящих линий 6 кВ
1
Число отходящих линий 0,4 кВ
2...4
Номинальный ток выключателей нагрузки, А
630
Номинальный ток вакуумного выключателя, А
800
Коммутационный ресурс вакуумного выключателя, циклов В-О
50000
Тип привода
Электромагнитный
Напряжение цепей управления, В
220
Номинальная мощность ТСН, кВА
1,25
Внутренний монтаж КРП
в/в изолированным проводом
Климатическое исполнение по ГОСТ 15543-89
УХЛ1(-50ОС ...+40ОС)
Степень защиты по ГОСТ 14254-96
IP-55
Габаритные размеры, мм:- ширина, глубина, высота
2438 х 2990 х 2590(4500)*
Масса КРП (без трансформатора), кг, не более
2300
Масса силового трансформатора, кг

1100-3050**

*- С учетом воздушного ввода в/в изолированным проводом
** - В зависимости от мощности и исполнения трансформатора

Подстанция КРП -6/300-Т УХЛ 1 оснащена необходимыми защитами и блокировками, обеспечивающими высокий уровень безопасности при эксплуатации, отвечает требованиям РД 05-334-99 и РД 06-572-03 Госгортехнадзора России.

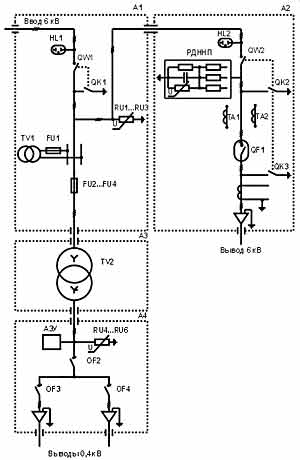

А1 - Ячейка РУ-6 (ЯВВ2) питания силового трансформатора
А2 - Ячейка РУ-6 (ЯВП) для отходящего кабеля 6 кВ
А3 - Силовой сухой трансформатор типа ТС3ПП, ТСЗЛ мощностью 250...630(1000) кВА, 6/0,4 кВ
А4 - Распредустройство низкого напряжения РУ-0,4 кВ
QW 1, QW 2 - Выключатели нагрузки ВНПР-10/630-20
Q К1... QK 3 - Заземлители (заземляющие ножи)
QF 1- Вакуумный выключатель ВБЭМ-10-12,5/800
QF 2... QF 4 - Автоматические выключатели ВН 630 с нулевым расцепителем
TV 1 -Трансформатор СН ОЛС - 1,25 кВА, 6/0,1...0,22 кВ
FU 1... FU 4 - Предохранители высоковольтные ПКТ-6
RU 1... RU 6 -Ограничители перенапряжений ОПН-6 и ОПН-0,5 кВ
HL 1, HL 2 - Оптические индикаторы напряжения IN -1
РДННП - Резистивный датчик напряжения нулевой последовательности
ТА1, ТА2 - Трансформаторы тока FAT -40-300/5
ТА3 - Трансформатор тока нулевой последовательности ТЗЛМ, ТЗЛК, ТЗЛ
АЗУ - Аппарат защиты от токов утечки "Аргус", 380 В

Другие значения параметров - по согласованию с заказчиком.
