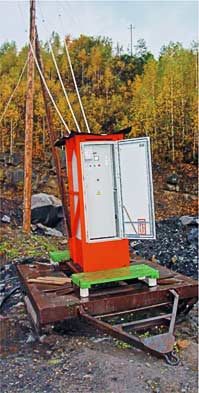

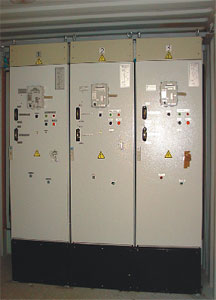

  Ячейка осветительная ЯВП 6/300-Т УХЛ1

Ячейка осветительная ЯВП 6/300-Т УХЛ1


аналог ЯКНО-6-У1-ЭТ-VIII



Ячейка высоковольтная типа
ЯВП 6 / 300 - Т УХЛ1
предназначена для освещения рабочих мест на открытых горных работах, освещения отвалов, автодорог и т. п., а также может быть использована для питания силовых потребителей небольшой мощности.

Основой осветительной ячейки является изготовляемый Компанией «Объединенная Энергия» приключательный пункт
ЯВП-6/300 УХЛ1 (ТУ 3414-037-11392262-2003), в котором вместо вакуумного выключателя установлен осветительный трансформатор с низковольтной аппаратурой.

Отличительными особенностями осветительной яейки
по сравнению с аналогом ЯКНО-6-У1-ЭТ-VIII являются:

применение сухого трансформатора
вместо маслонаполненного типа ТМ, что повышает взрывопожаробезопасность установки

применение
в качестве коммутационного аппарата со стороны 6-10 кВ современного выключателя нагрузки типа ВНПР (вместо обычного разъединителя РВФ3-10/400), что обеспечивает возможность коммутации больших токов (до 630 А), быстрое и надежное включение - отключение с помощью пружинного привода, надежную фиксацию ножей в крайних состояниях. Кроме того, габаритные размеры ВНПР меньше, чем у разъединителя, что позволяет уменьшить габаритные размеры ячейки

абсолютная защита человека от поражения
электротоком благодаря применению эффективного аппарата защиты от токов утечки «АРГУС» (ТУ 3148-004-11392262- 98). Имеется световая индикация и самодиагностика

с фасадной стороны корпус ЯВП закрывается последовательно двумя дверями. При открывании первой (наружной) двери обеспечивается доступ только к приводам выключателя нагрузки и заземляющих ножей, к визуальному наблюдению индикаторов напряжения и кнопкам управления. Вторая (внутренняя) дверь обеспечивает доступ к высоковольтному оборудованию, имеет механическую блокировку, не позволяющую открыть дверь при включенном выключателе нагрузки, а также его включение при открытой двери

возможность автоматического управления освещением (например, с помощью фотореле ФР-2У3), в зависимости от естественной освещенности

новые малогабаритные высоковольтные предохранители мирового уровня (стандарт IEC-282-1) с вибростойким креплением

наличие индикаторов высокого напряжения на вводных шинах ячейки, что позволяет визуально контролировать поступление напряжения от питающей сети

применение герметичного, коррозионно-стойкого корпуса, выполненного из легированной стали, стойкого к механическим нагрузкам и исключающего попадание внутрь пыли и влаги (IP-55)

значительно меньшие габаритные размеры: для ячейки (шкафа) ЯВП ширина х глубина х высота 770 х 800 х 2050 мм; для аналога - ячейки ЯКНО соответственно 1000 х 1310 х 2800 мм. Общий объем шкафа ЯВП в 2,3 раза меньше, чем у ячейки ЯКНО.



В состав ЯВП 6 - Т УХЛ1 входят: выключатель нагрузки ВНПР-10/630 - 20 с заземляющими ножами, высоковольтные предохранители ПКТ -6-8, сухой трансформатор ТСКС 40 кВА, 6/0,23-0,4 кВ (или другой аналогичный), автоматические выключатели ВД 250 N, магнитный пускатель ПМ12-100.200., аппарат защиты от токов утечки «АРГУС», ограничители перенапряжений ОПН-6 и ОПН-0,5, индикаторы наличия напряжения 6 кВ.


ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Наименование параметра
Значение
Номинальное напряжение, кВ
6 (10 кВ - по заказу)
Номинальный ток ячейки, А
300
Номинальная мощность трансформатора, кВА
40
Исполнение трансформатора
Сухой
Схема и группа соединения
Y/Yн-0
Номинальное вторичное напряжение, кВ
0,23 (0,4 кВ - по заказу)
Ток термической стойкости (1 с), кА
8
Ток электродинамической стойкости (амплитудное значение), А
16
Номинальный ток выключателя нагрузки, А
630
Наибольший ток отключения, А
800
Механический ресурс выключателя нагрузки, циклов В - О
2000
Обслуживание ячейки
Односторонне
Исполнение: ввода ВН

выводов НН
Количество выводов НН
Воздушное изолированным проводом
Кабельное
2-4 (по заказу)
Климатическое исполнение по ГОСТ 15154-69 и ГОСТ 15543-89
УХЛ1(-50ОС ...+40ОС)
Степень защиты по ГОСТ 14254-96
IP-55
Габаритные размеры, мм:
-ширина, глубина, высота
770 х 800 х 2620
Масса, кг, не более
920



Ячейка ЯВП-6(10)-Т УХЛ1
оснащена необходимыми защитами и блокировками, обеспечивающими высокий уровень безопасности при эксплуатации, отвечает требованиям РД 05-334-99 и РД 06-672-03 Госгортехнадзора России.

По согласованию с Заказчиком осветительная ячейка может комплектоваться мачтой и светильниками (прожекторами) с современными газоразрядными источниками света - металлогалогенными или натриевыми лампами (ДРИ, ДНаТ) с высокой светоотдачей и низким потреблением электроэнергии.

Другие значения параметров - по согласованию с заказчиком.
