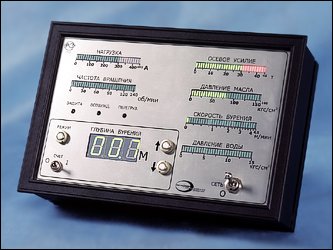

БИП Блок индикации параметров

Предназначен для работы в составе пульта управления машиниста буровых станков типа СБШ-250МНА и аналогичных, предусматривает подключение к устройству первичных преобразователей и осуществляет визуальный контроль светодиодными линейчатыми индикаторами и светодиодами следующих основных параметров режима бурения:

"Нагрузка" (А) - ток двигателя вращателя;
"Частота вращения" (об/мин) - частота вращения двигателя вращателя;
"Осевое усилие" (Т) - усилие привода подачи;
"Давление масла" (кгс/см 2 ) - давление масла;
"Скорость бурения" (м/мин) - скорость подачи бурового инструмента;
"Давление воды" (кгс/см2) - давление воды;
светодиод "Защита" (желтый), сигнализирующий о состоянии защиты привода вращателя, (свечение - защита сработала);
светодиод "Возбуж." (зеленый), сигнализирующий о нормальном токе возбуждения (свечение - наличие номинального тока);
светодиод "Перегруз." (красный), сигнализирующий о срабатывании максимальной токовой защиты (мигание светодиода) или перегрузке двигателя (постоянное свечение светодиода);
контроль глубины скважины.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Наименование параметра	Значение
Номинальное напряжение питания, В	~ 220±10%
Номинальная входная частота, Гц	50±3%
Потребляемая мощность, Вт, не более	30
Режим работы	продолжительный
Габаритные размеры (приборный модуль), мм	288 x 192 x 85
Степень защиты по ГОСТ 14254-80	IР44
Масса, (приборный модуль) кг, не более	2,5

Другие значения параметров - по согласованию с заказчиком.
