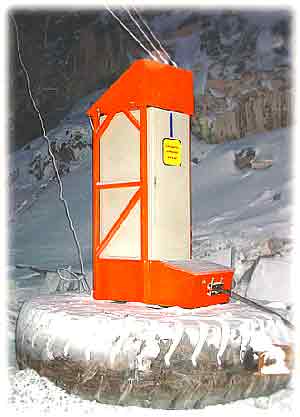

  ЯВП. Приключательный пункт

Современная замена ЯКНО, КРУПЭ и др.

Более десятка лет органы Госгортехнадзора, учитывая имеющиеся трудности в устройстве внешних ограждений и необходимость повышения безопасности при эксплуатации ПП и КТП, обращают внимание на необходимость решить вопрос о подсоединении приключательных пунктов и подстанций кабелем или изолированным проводом.
Мы сделали это!

Разнообразие горно-геологических и технологических особенностей карьеров в ряде случаев требует специального исполнения приключательных пунктов. Неуклонно следуя нашему принципу - создавать объектноориентированное оборудование для Заказчика.
Мы добились этого!

В зависимости от конкретного назначения, мы изготовляем приключательные пункты с любым набором коммутационной, силовой и защитной аппаратуры, различными вариантами подсоединения!
Отличительной особенностью нашего приключательного пункта являются простота, надежность, эфективность и высокий уровень безопасности.

Мы достигли этого благодаря использованию следующих решений:

применение современного выключателя нагрузки

позволяющего коммутировать токи до 630Аустойчивого к циклически механическим нагрузкамне требующего регулировки в процессе эксплуатациисблокированного с двумя комплектами заземляющих ножей (один расположен после выключателя нагрузки, другой - на отходящем кабеле)

применение малогабаритного вакуумного выключателя,

надежность функционирования которого благодаря совершенной системе управления обеспечивается при значительных посадках напряжения.

Он имеет возможность неоперативного ручного включения, фиксируется во включенном положении (становится на механическую защелку).

Вторичные цепи ТТ заведены на расцепители тока прямого действия вакуумного выключателя с Iср=20-25А, осуществляя вторую МТО при повреждении цепей управления ~ 220В.

применение индикаторов наличия напряжения на вводных шинах

применение трансформатора собственных нужд сухого исполнения

применение новых малогабаритных предохранителей с вибростойким креплением

применение эффективных ограничителей перенапряжений

с фасадной стороны корпус ЯВП закрывается последовательно двумя дверями.

  • Открыв первую, обеспечивается доступ только к рычагам управления выключателя нагрузки и заземляющих ножей, визуальному наблюдению индикаторов положения и кнопкам управления вакуумного выключателя.
  • Вторая внутренняя дверь, обеспечивающая доступ в в/в отсек имеет механическую блокировку, исключающую возможность открывания двери при отключенных заземляющих ножах, а также их отключение при открытой двери.

применение герметичного, коррозионно-стойкого корпуса,

  • выполненного из легированной стали, стойкого к механическим нагрузкам и исключающего попадание внутрь пыли и влаги (IP-55)

применение резистивных датчиков напряжения нулевой последовательности.

  • Это позволило отказаться от громоздких трансформаторов напряжения для направленной защиты от ОЗЗ

применение малогабаритного микропроцессорного блока защиты,

  • адаптированного к условиям эксплуатации, не требующего применения инструментальных методов настройки уставок после перемещения приключательного пункта и осуществляющего следующие виды защит:
    • максимальная токовая защита с независимой выдержкой времени
    • максимальная токовая отсечка
    • направленная защита от однофазных замыканий на землю с регулируемой выдержкой времени,
    • не имеет ложных срабатываний
    • ненаправленная защита от двойных замыканий на землю
    • защита от обрыва фазы (с возможностью отключения)
    • защита от минимального напряжения (с возможностью отключения)
    • контроль целостности заземляющей жилы отходящего 5 жильного кабеля

Трансформатор тока нулевой последовательности располагается таким образом, что обеспечивается защита узла разделки отходящего кабеля.

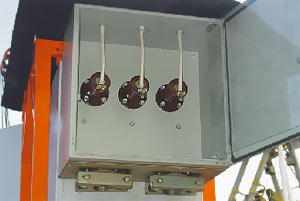

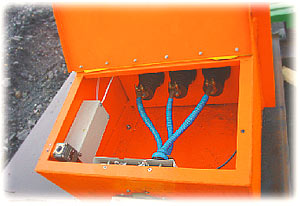

Приключательный пункт оснащен различными устройствами кабельного или воздушного ввода.*

Для быстрого и безопасного присоединения отходящего кабеля предусмотрен вариант использования штепсельного разъема РВШ-6/300.*

Габариты приключательного пункта ЯВП 770 х 1420 х 2620 мм, что в 1,5 - 2 раза меньше по сравнению с существующими аналогами (ЯКНО-6, КРУПЭ и др.).

Учет электроэнергии*

* по требованию Заказчика в зависимости от конкретных условий

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Наименование параметра
Значение
Номинальное напряжение, кВ/td>
6
Номинальный ток, А
300,630
Ток термической стойкости (1с), кА
8
Ток электродинамической стойкости (амплитудное значение)
16
Уровень изоляции по ГОСТ 1516.3-96
нормальная
Вид изоляции
Комбинированная (воздушная и твердая из органических материалов)
Одноминутное испытательное напряжение переменного тока по ГОСТ 1516.3-96, кВ
20
Ресурс выключателя по механической и коммутационной стойкости при номинальном токе, циклов ВО
50 000
Тип привода выключателя
Электромагнитный
Номинальная мощность трансформатора собственных нужд, кВА

1,25

Исполнение ввода
Воздушный, изолированный в/в провод,кабель
Исполнение вывода
Штепсельный разъем РВШ или кабель
Внутренний монтаж ЯВП
В/В изолированным проводом
Условия обслуживания ЯВП
Двухстороннее
Климатическое исполнение и категория размещения по ГОСТ 15154-69 и ГОСТ 15543-89
УХЛ1
Степень защиты встроенного электрооборудования от воздействия внешней среды по ГОСТ 14254-96
(от -50ОС до +40ОС)
Стойкость к механическим внешним воздействиям по ГОСТ 17516.1-90
IP-55
Габаритные размеры шкафа ЯВП, мм:
М25
Высота, Глубина, Ширина
2330 x 1435 x 840
Масса, кг, не более
600
Другие значения параметров - по согласованию с заказчиком.
